TVERMAX – новый бренд от официального дилера в Беларуси!

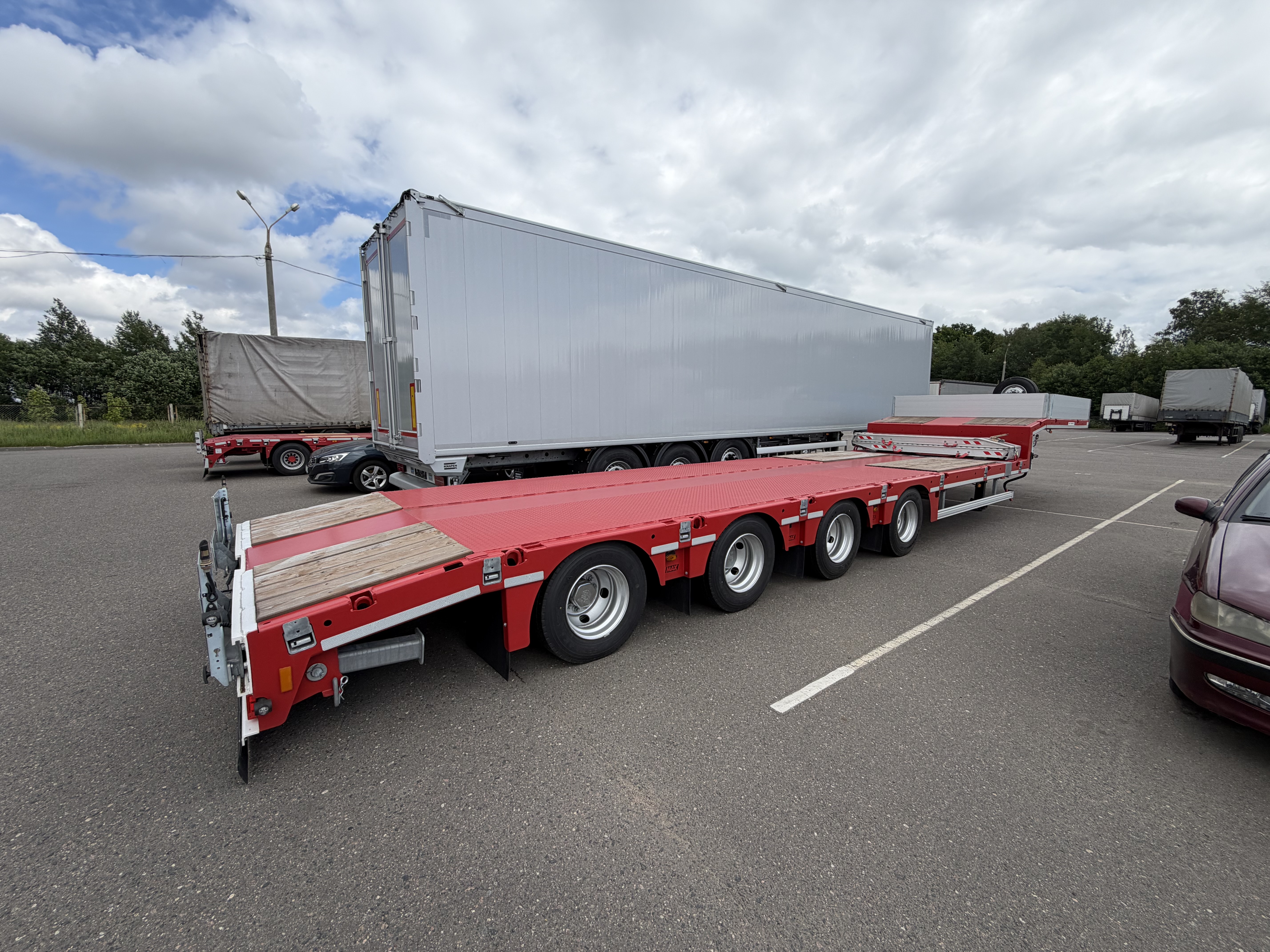

Это отличный выбор тяжелой техники для перевозки крупных грузов, включающий 4-, 5- и 6-осные модели с длиной платформы от 9 до 12 метров. Такие полуприцепы отлично подходят для стройки и промышленности.
Скорость : 60 км/ч
Общая масса : 60 800 кг
Нагрузка на седло : 18 000 к
Нагрузка на оси : 42 800 кг
Собственный вес +/- 3%: 10570 кг
Грузоподъемность +/- : 50 225 кг
Длина гуська : 3450 мм
Высота сцепления с нагрузкой : 1280 мм
Радиус поворота от шкворня : 2300 мм
Длина рабочей платформы : 9300 мм+250мм
Удлинение : 6100 мм
Межосевое расстояние : 1360 mm
Ширина : 2540 мм
Высота с максимальной нагрузкой : 860 mm
Подвеска : -55/ +145 mm
*** Общая масса зависит от нагрузки на седло.
Техническое описание:
Платформа: Телескопируемая платформа со скосом сзади -/+ 1.ОООмм х 8°. 5 пар крепежных колец,
откидываемых наружу (LC 5 000daN). 3 пары крепежных колец, откидываемых наружу (LC 10 000daN). Одна пара
крепежных колец в задней части грузовой платформы (LC 10 000daN) Покрытие из дерева толщиной 50мм, выше
оси рифленый лист
Для тягачей: 4 х 2, 6 х 2 и 6 х 4.
Гусек: Длина 3450мм. Гусек со скосом сзади +/- 750мм х 10°.
3 пары крепежных колец (LC 5 000daN). Покрытие из дерева толщиной 30мм.
Оси и подвеска: Оси SAE-SMB с барабанными тормозами с пневматической подвеской с краном
подъема/опускания
1-2 ось станционарные, 3-4 самоповоротные с электромагнитной блокировкой самоповоротных осей при езде
задним ходом или с ручным управлением
1-я ось подъемная.
Колеса: Колеса 235/75 R17.5 3PMSF, шины TRIANGLE
Тормозная система: Тормозная система WABCO в соответствии с нормами ЕС с системой EBS-E (4S3M) (без
соединения с тягачом).
Стальная конструкция: Стальная конструкция изготовлена из высокопрочной стали. Качество стали:
**10ХСНД (предел прочности 355МРа)
**S690QL/S700MC ( предел прочности 690МРа).
Электрическая система: Электрическая система в соответствии
с ТР те РФ. Освещение LED 24Volt A5POCK-NORDIK (А553) A5POCK-UNIBOX
спереди на панели с разъемами розетки 24N, 245&15 pol.
Разъемы согласно 150
24N 150-1185
245 150-3731
15 pol 150-12098.
Окраска и Окраска: Высокое качество и долговременная защита от коррозии. Вся стальная конструкция прошла
после сварки дробеструйную обработку металлической колотой дробью.
На поверхность нанесен 1 слой грунтовки с высоким содержанием цинка и слой эпоксидной грунтовки.
2х-компонентная полиуретановая эмаль на основе цветовой гаммы RAL 3002.
Специально разработанная для коммерческого транспорта.
Упоры: Опорное устройство SAF Hercules М700/Т400 LGH G/O 70-40
F S 2-х скоростные, грузоподъемность 24т
(50т доказательство нагрузки)
Комплектация:
Одно запасное колесо с держателем на переднем борте гуська.
Поворотный шкворень 2’’
Стальной передний гальванизированный борт, съемный, высотой +-400мм.
На гальванизированной панели впереди полуприцепа разъем жёлто-красный для воздуха.
2 тормозных башмака с держателем на переднем борте гуська.
Гальванизированные выдвижные уширители, выдвижение на 230 мм с каждой стороны (± 262kg).
Гальванизированные опоры в задней части загрузочной платформы.
Держатель проблескового маячка на задней части полуприцепа.
Светоотражающие ленты белого цвета по периметру полуприцепа, по всей длине
Справа и слева под гуськом и на трапах полуприцепа по одному держателю для табличек и розетка.
Брызговик на задней части полуприцепа.
7 пар карманов под стойки 100х50мм на внешней раме грузовой платформы(±21кг)
Светоотражатели (красные или желтые) согласно нормативам ТР ТС РФ на задней части полуприцепа.
Алюминиевые боковые и задний съемные борта на гуське 2400 x 400 мм(Д х В).
Съемные гальванизированные задние стойки (Длина конструкции 2560 мм) (±46kg).
Квадратные железные выступы 20 х 20 мм все 200 мм на скосе грузовой части платформы. (± 2 кг).
Первая ось подъемная (± 69кг).
Один съемный (гальванизированный) передвижной стол шириной 250 мм (±127кг).
Мобильный профиль на задней части для крепления алюминиевых трапов.
Таблички оповещения габаритов 423 х 423 мм, выдвижные на 400 мм с местом крепления проблескового
LED фонаря.(+-25кг)
Один манометр для контроля нагрузки на оси, включая график нагрузки.
1 пара алюминиевых трапов ± 2400 x 480 (д x ш)., 42т. (+-152кг)
1 проблесковый LED фонарь.
1 оцинкованный ящик для инструментов 1350 х400 х 400 (д x ш х в) , расположенный на гусе (+-33кг).
Руководство по эксплуатации и техническое описание полуприцепа.
В нашей линейке представленный 4,5,6 осные полуприцепы с длинной площадки от 9 до 12 метров.
